Электроды для нержавеющих сталей ESAB OK 61.63
Электрод общетехнического назначения с предельно низким содержанием углерода в наплавленном металле, предназначенный для сварки во всех пространственных положениях, кроме вертикали на спуск, изделий, эксплуатирующихся во влажных средах при температурах до 350°С из аустенитных хромоникелевых сталей типа 18% Cr/10% Ni с низким содержанием углерода, таких как 03Х18Н10, AISI 304L и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. При этом наплавленный металл стоек к образованию окалины при температурах эксплуатации до 800°С.
Данные электроды можно применять для сварки стабилизированных коррозионностойких хромоникелевых сталей марок 12Х18Н10Т, ASTM: 321, 347 и им подобных, за исключением случаев, когда необходимо обеспечить сопротивляемость ползучести при повышенных температурах эксплуатации. Электрод также может применяться для сварки ферритных и ферритро- мартенситных высоколегированных коррозионностойких сталей без последующей термической обработки, когда не требуется идентичность микроструктур шва и основного металла. Благодаря отсутствию молибдена, наплавленный металл стоек к азотной кислоте. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака, легким повторным зажиганием дуги. Содержание ферритной фазы в наплавленном металле составляет около 1,5…6% (расчетное по WRC-92 – FN 3-10, типичное FN=5). Межпроходную температуру рекомендуется выдерживать не выше 150°С, а удельное тепловложение не выше 2,0 кДж/мм Ток: ~ / = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Напряжение холостого хода: 70 В
- Доступные для заказа диаметры: 2,5; 3,15 и 4,0 мм
- Режимы прокалки: 230-270°С, 2 часа
Самые популярные сварочные электроды ОК 61.63 общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых нержавеющих сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Сварочные электроды ESAB OK 61.63 характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Сварочные электроды ЭСАБ ОК 61.63 успешно применяются для сварки нержавеющих сталей марок 03Х18Н11, 06Х18Н11, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 304 и т.п. Универсальный электрод ESAB OK 61.63 со сверхнизким содержанием углерода для сварки нержавеющих сталей. Электрод эсаб ок 61.63 легко зажигается (в том числе и повторно), дает хорошее формирование шва, при сварке шлак самоотделяется. Сварочные электроды OK 61.63 обеспечивают стойкость против межкристаллитной коррозии. Жаростойкость — до 450 °С.
Классификации и одобрения сварочных электродов ESAB OK 61.63 (аналог ESAB OK 61.30)
- AWS A5.4: E308L-16
- ГОСТ 10052-75: Э-04Х20Н9 (условно)
Типичный химический состав металла, наплавленного сварочными электродами ESAB OK 61.63 (аналогом ESAB OK 61.30), %
| С | Mn | Si | Cr | Ni | N max | P max | S max |
| 0,025 | 0,65 | 0,85 | 20 | 10 | 0,15 | 0,04 | 0,03 |
Типичные механические свойства металла, наплавленного сварочными электродами ESAB OK 61.63 (аналогом ESAB OK 61.30)
- σт 470 МПа
- σв 610 МПа
- δ 42%
- KCV: 75 Дж/см2 при +20°С

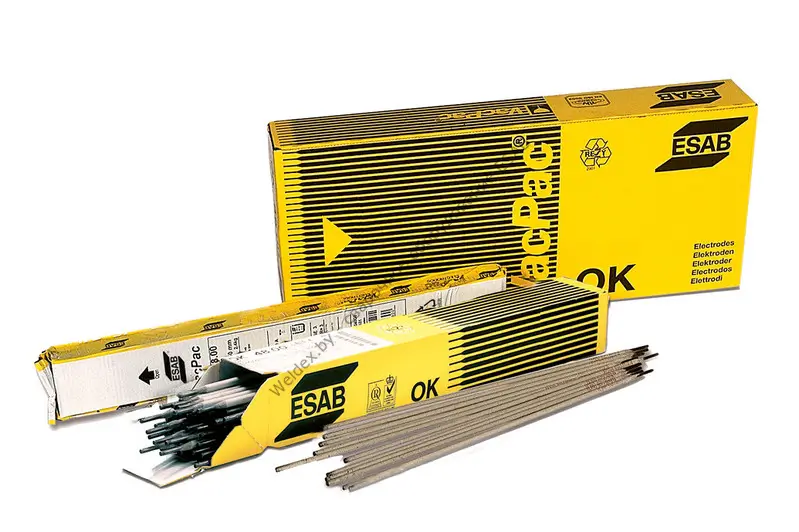

Упаковка сварочных электродов ESAB OK 61.63 для сварки нержавейки
Сварочные электроды ОК 61.63 выпускаются в фольгированной упаковке ЭСАБ по 2 кг, расфасованные в картонные коробки по 10кг. Каждая из картонных коробок сварочных электродов ESAB OK 61.63 содержит 5 упаковок электродов ОК 61.63 массой 2кг. Количество электродов ЭСАБ ОК 61.63 приведено в следующей таблице:
| Диаметр электродов эсаб ок 61.63, мм | Длина электродов esab ok 61.63, мм | Масса упаковки электродов ОК 61.63, кг | Количество пачек в упаковке, шт | Масса пачки , кг | Количество электродов ok 61.63 в пачке, шт |
Количество электродов эсаб ok 61.63 в упаковке, шт |
| 2.5 | 300 | 10,0 | 5 | 2,0 | ||
| 3.15 | 350 | 10,0 | 5 | 2,0 | ||
| 4.0 | 350 | 10,0 | 5 | 2,0 |
Параметры сварки электродами ESAB OK 61.63 при сварке нержавеющих коррозионностойких сталей
| Диаметр электродов ESAB OK 61.63, мм | Длина электродов ЭСАБ ОК 61.63, мм | Напряжение дуги, В | Сварочный ток, A | Кг наплавленного металла/ кг электродов |
Количество электродов/ кг наплавленного металла |
Кг наплавленного металла/ час работы дуги |
Время сгорания, сек/ электрод |
| 2.5 | 300 | 60-90 | 31 | 0.55 | 99 | 1.1 | 36 |
| 3.15 | 350 | 80-120 | 31 | 0.60 | 49 | 1.4 | 54 |
| 4.0 | 350 | 120-170 | 32 | 0.60 | 33 | 2.0 | 60 |
Номера деталей и комплектующие
| Артикул | Наименование | Вес упаковки, кг |
Вес палеты, кг |
Минимальный заказ, кг |
Вес пачки, кг |
| 6163253VVK | Электроды ESAB OK 61.63 ф 2,5 мм х 350 мм (2,0кг) | 2 | 800 | 10 | 2 |
| 6163313VVK | Электроды ESAB OK 61.63 ф 3,15 мм х 350 мм (2,0кг) | 2 | 800 | 10 | 2 |
| 6163403VVK | Электроды ESAB OK 61.63 ф 4,0 мм х 350 мм (2,0кг) | 2 | 800 | 10 | 2 |
Электроды для нержавеющих сталей ESAB OK 63.80
Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350ºС из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей стабилизированных титаном или ниобием типа 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, AISI 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3,5…7% (FN 6-12).
Электроды для нержавеющих сталей ESAB OK 61.80
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Обмазка обладает низкой гигроскопичностью, а наплавленный металл низким содержанием углерода. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3…7% (FN 6-12).
Электроды для нержавеющих сталей ESAB OK 61.86
Электрод разработан специально для сварки изделий из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных и коррозионностойкой наплавки, когда технологическим процессом предусматривается последующая термическая обработка. Наплавленный металл отличается низким содержанием углерода и отвечает жесткими требованиями по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…4,5% (FN 3-8).
Электроды для нержавеющих сталей ESAB OK 61.30
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Электроды для нержавеющих сталей ESAB OK 63.30
Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350ºС из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей марок 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, AISI 304L, 316L, 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Электроды для нержавеющих сталей ESAB OK 68.53
Электрод предназначен для сварки высокопрочных аустенитно-ферритных (супердуплексных) сталей типа 25%Cr-7%Ni-4%Mo-N, таких как SAF 2507 (S32750, W.Nr 1.4410), Zeron 100 (S32760, W.Nr 1.4501), S32550 (W.Nr 1.4507), DP3W (S39274) и им аналогичных. Их можно также применять для сварки стандартных дуплексных сталей. Наплавленный металл характеризуется очень высокими прочностными и пластическими свойствами в сочетании с очень высокой коррозионной стойкостью. Критическая температура питтинговой коррозии у наплавленного металла составляет CTP=60°C, а эквивалент сопротивляемости питтинговой коррозии PRE примерно равен 43. Основными областями из применения являются производство тяжело нагруженного технологического оборудования для целлюлозно-бумажной промышленности и ледовая защита морских нефтяных и газовых платформ. Удельное тепловложение следует выдерживать в диапазоне 0,2-1,5 кДж/мм, а межпроходную температуру не выше 100°С. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 25…35% (FN 35-50).
Электроды для нержавеющих сталей ESAB OK 67.56
Электрод предназначен для сварки аустенитно-ферритных (дуплексных) сталей пониженного легирования типа 08Х22Н6Т, S32001 (W.Nr 1.4482), S82011, S32101 (W.Nr 1.4162), S32202 (W.Nr 1.4062), S32304 (W.Nr 1.4362) и им аналогичных. Их можно также применять для сварки стали S32003, если допускается небольшое различие в коррозионной стойкости основного и наплавленного металлов и W.No 1.4655, кроме случаев, когда требуется легирование Cu.
Электроды для нержавеющих сталей ESAB OK 67.50
Электрод предназначен для сварки аустенитно-ферритных (стандартных дуплексных) сталей типа 22%Cr-5%Ni-3%Mo-N, таких как 08Х21Н6М2Т, 02Х22Н5АМ3, S31803, S32205, W.Nr 1.4462 и им аналогичных. Их можно также применять для сварки «бюджетных» дуплексных сталей, кроме случаев, когда легирование Mo может отрицательно сказаться на коррозионной стойкости.
