Полностью соответствует электродам: OK 61.81

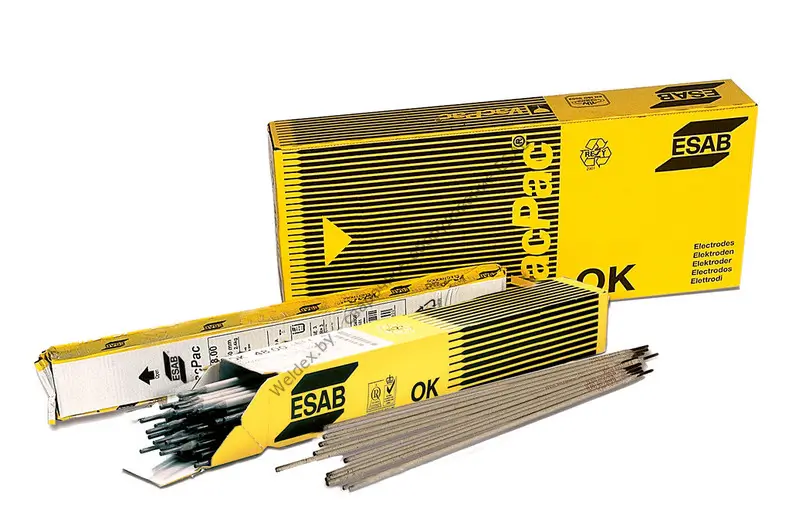

Электроды для нержавеющих сталей ESAB OK 61.80
Электрод ESAB OK 61.80 общетехнического назначения для сварки во всех пространственных положениях, кроме вертикали на спуск, изделий из карбидостабилизированных аустенитных хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 1.4550, 1.4912, ASTM: 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Наплавленный металл сохраняет высокую стойкость к МКК к высокотемпературному охрупчиванию при эксплуатации во влажных средах при температурах до 400°С, а также стойкость к интенсивному образованию окалины при температурах до 850°С. Электрод характеризуется великолепными сварочно-технологическими характеристиками, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле составляет около 2…6% (расчетное по WRC-92 – FN 3-10, типичное FN=5). Межпроходную температуру рекомендуется выдерживать не выше 150°С, а удельное тепловложение не выше 2,0 кДж/мм.
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Обмазка обладает низкой гигроскопичностью, а наплавленный металл низким содержанием углерода. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3…7% (FN 6-12).
Свариваемые стали: 03Х18Н11, 06Х18Н11, 08Х18Н12Б, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 321, 347 и другие стали, легированные ниобием или титаном типа 19Cr10Ni и т.п. Стабилизированный ниобием электрод с низким содержанием углерода, как правило применяется для сварки изделий, работающих в агрессивных средах обеспечивая стойкость металла шва против межкристаллитной коррозии при t до 350 °С.
Электроды ESAB OK 61.80 (AWS A5.4: E347-16) можно рассматривать как ближайший аналог электродов ESAB OK 61.85 (AWS E347-15) и электродов ESAB ЦЛ-11 (AWS E347-15)
- Ток: ~ / = (+)
- Пространственные положения при сварке: 1, 2, 3, 4, 6
- Напряжение холостого хода: 70 В
- Выпускаемые диаметры: 2,5; 3,15 и 4,0 мм
- Режимы прокалки: 230-270°С, 2 часа
Классификации и одобрения
AWS A5.4: E347-16
ТУ 1273-108-55224353-2011
Типичные характеристики наплавленного металла
Химический состав, %
| С max | Mn | Si | Cr | Ni | Nb+Ta | P max | S max |
| 0,08 | 0,65 | 0,9 | 19,8 | 9,8 | 0,65 | 0,04 | 0,03 |
Механические свойства
- σт 500 МПа
- σв 630 МПа
- δ 35%
- KCV: 75 Дж/см2 при +20°С
Параметры сварки электродами ESAB OK 61.80
| Диаметр, мм | Длина, мм | Напряжение дуги, В | Сварочный ток, A | Кг наплавленного металла/ кг электродов | Количество электродов/ кг наплавленного металла | Кг наплавленного металла/ час работы дуги | Время сгорания, сек/ электрод |
| 2 | 300 | 45-65 | 24 | 0.56 | 150 | 0.7 | 35 |
| 2,5 | 300 | 60-90 | 26 | 0.56 | 97 | 1 | 38 |
| 3,2 | 350 | 80-120 | 28 | 0.56 | 50 | 1,4 | 53 |
| 4 | 350 | 120-170 | 30 | 0.56 | 33 | 2 | 55 |
| 5 | 350 | 150-240 | 31 | 0.56 | 21 | 2,9 | 60 |
Номера деталей и комплектующие
| Артикул | Наименование | Вес упаковки, кг |
Вес палеты, кг |
Минимальный заказ, кг |
Вес пачки, кг |
Информация для заказа |
| 6180253VVK | Электроды ESAB OK 61.80 ф 2,5 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 | |
| 61802520L0 | Электроды ESAB OK 61.80 ф 2,5 мм х 300 мм 1/4 VP (4,2кг) | 4,2 | 600,6 | 4,2 | 0,7 | Заменен на арт. 6180253VVK |
| 6180313VVK | Электроды ESAB OK 61.80 ф 3,15 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 | |
| 61803230T0 | Электроды ESAB OK 61.80 ф 3,2 мм х 350 мм 1/2 VP (5,1кг) | 5,1 | 632,4 | 5,1 | 1,7 | Заменен на арт. 6180313VVK |
| 6180403VVK | Электроды ESAB OK 61.80 ф 4,0 мм х 350 мм (10,0кг) | 10 | 800 | 10 | 2 | |
| 61804030G0 | Электроды ESAB OK 61.80 ф 4,0 мм х 350 мм 1/2 VP (10,2кг) | 10,2 | 683,4 | 10,2 | 1,7 | Заменен на арт. 6180403VVK |
| 61805030G0 | Электроды ESAB OK 61.80 ф 5,0 мм х 350 мм 1/2 VP (10,2кг) | 10,2 | 683,4 | 71,4 | 1,7 | Не поставляется |
Информация о вакуумной упаковке электродов ESAB OK 61.80
| Артикул | Марка электрода |
Размеры, мм |
Вес пачки, кг |
Электродов в пачке, шт |
Кол-во пачек в коробке, шт |
Вес коробки, кг |
Вес паллеты, кг |
| 61802520L0 | OK 61.80 | 2,5x300 | 0,7 | 38 | 6 | 4,2 | 600,6 |
| 61803230T0 | OK 61.80 | 3,2x350 | 1,7 | 47 | 3 | 5,1 | 632,4 |
| 61804030G0 | OK 61.80 | 4,0x350 | 1,7 | 31 | 6 | 10,2 | 683,4 |
| 61805030G0 | OK 61.80 | 5,0x350 | 1,7 | 20 | 6 | 10,2 | 683,4 |
В качестве альтернативной замены сварочных электродов ESAB OK 61.85 предлагаем электроды ESAB OK 61.80 и электроды ЭСАБ ЦЛ-11:
| Старый артикул | Старое наименование | Новый артикул | Новое наименование |
| 61852520L0 | Электроды ESAB OK 61.85 ф 2,5 мм х 300 мм 1/4 VP (4,2кг) | 6180253VVK 3923253WD0 |
Электроды ESAB OK 61.80 ф 2,5 мм х 350 мм (10,0кг) Электроды ESAB ЦЛ-11 ф 2,5 мм х 350 мм (2,5кг) |
| 61853230T0 | Электроды ESAB OK 61.85 ф 3,2 мм х 350 мм 1/2 VP (5,1кг) | 6180313VVK 3923303WD0 |
Электроды ESAB OK 61.80 ф 3,15 мм х 350 мм (10,0кг) Электроды ESAB ЦЛ-11 ф 3,0 мм х 350 мм (2,5кг) |
| 61854030G0 | Электроды ESAB OK 61.85 ф 4,0 мм х 350 мм 1/2 VP (10,2кг) | 6180403VVK 3923403WD0 |
Электроды ESAB OK 61.80 ф 4,0 мм х 350 мм (10,0кг) Электроды ESAB ЦЛ-11 ф 4,0 мм х 350 мм (2,5кг) |
| 61855030G0 | Электроды ESAB OK 61.85 ф 5,0 мм х 350 мм 1/2 VP (9,6кг) | 3923503WD0 | Электроды ESAB ЦЛ-11 ф 5,0 мм х 350 мм (2,5кг) |
Электроды для нержавеющих сталей ESAB OK 61.63
Электрод общетехнического назначения с предельно низким содержанием углерода в наплавленном металле, предназначенный для сварки во всех пространственных положениях, кроме вертикали на спуск, изделий, эксплуатирующихся во влажных средах при температурах до 350°С из аустенитных хромоникелевых сталей типа 18% Cr/10% Ni с низким содержанием углерода, таких как 03Х18Н10, AISI 304L и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. При этом наплавленный металл стоек к образованию окалины при температурах эксплуатации до 800°С.
Электроды для нержавеющих сталей ESAB OK 61.80
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Обмазка обладает низкой гигроскопичностью, а наплавленный металл низким содержанием углерода. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3…7% (FN 6-12).
Электроды для нержавеющих сталей ESAB OK 63.80
Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350ºС из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей стабилизированных титаном или ниобием типа 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, AISI 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3,5…7% (FN 6-12).
Электроды для нержавеющих сталей ESAB OK 61.30
Электрод общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Электроды для нержавеющих сталей ESAB OK 63.30
Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350ºС из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей марок 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, AISI 304L, 316L, 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).
Электроды для нержавеющих сталей ESAB OK 61.86
Электрод разработан специально для сварки изделий из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных и коррозионностойкой наплавки, когда технологическим процессом предусматривается последующая термическая обработка. Наплавленный металл отличается низким содержанием углерода и отвечает жесткими требованиями по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…4,5% (FN 3-8).

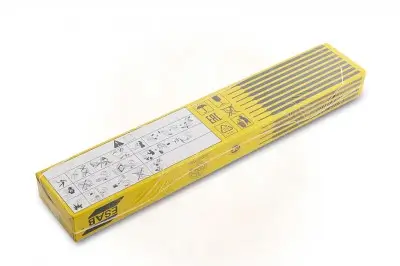

Электроды для нержавеющих сталей ESAB ЦЛ-11
Электрод общетехнического назначения предназначен для сварки ответственных изделий из коррозионно-стойких хромоникелевых сталей марок типа 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 08Х18Н12Б, AISI 321, 347 и им подобных, эксплуатирующихся при температурах до 350°C когда к металлу сварного шва предъявляются требования стойкости к межкристаллитной коррозии. Сварка выполняется валиками шириной не более трех диаметров электродного стержня. Все кратеры должны заплавляться частыми короткими замыканиями электрода. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5...10% (FN 3-18).
Электроды для нержавеющих сталей ESAB OK 61.85
Электрод рекомендуется для сварки неповоротных стыков трубопроводов, а также других особо ответственных изделий из коррозионностойких хромоникелевых сталей марок 12Х18Н9Т, 12Х18Н10Т, 12Х18Н12Т, AISI 321, 347 и им подобных, эксплуатирующихся при температурах до 400°С, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3,5…7% (FN 6-12).
