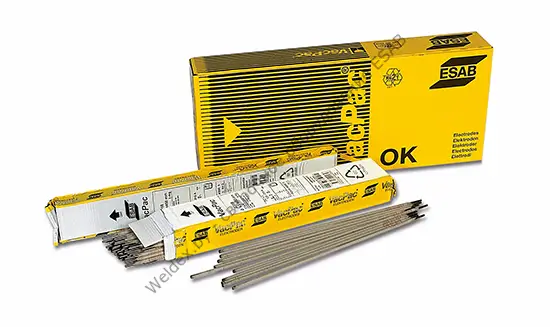

Электроды для низкоуглеродистых сталей ESAB OK 46.00
Уникальный в своем классе электрод, обладающий великолепными сварочно-технологическими характеристиками, предназначенный для сварки конструкций из низкоуглеродистых и низколегированных сталей с пределом текучести до 380 МПа во всех пространственных положениях на постоянном токе обратной полярности и переменном токе. Электрод отличается относительно слабой чувствительностью к ржавчине, грунтовке, цинковым покрытиям и т.п. загрязнений поверхности изделий, легкостью отделения шлака и формированием гладкой поверхности наплавленного валика с плавным переходом к основному металлу.
Благодаря легкости, как первого, так и повторных поджигов, электрод незаменим для сварки короткими швами, прихваток и сварке с периодическими обрывами дуги. В отличие от большинства рутиловых электродов, благодаря возможности выполнять сварку в положении «вертикаль на спуск» в сочетании со значительно более низкими пороговыми значениями минимального тока, при котором стабильно горит дуга, ОК 46.00 позволяют выполнять сварку тонкостенных изделий. Низкое напряжение холостого хода и стабильное горение дуги на предельно малых токах позволяет использовать эти электроды для сварки от бытовых источников.
Тип покрытия – рутилово-целлюлозное.
- Ток: ~ / = (+ / ̶ )
- Пространственные положения при сварке: 1, 2, 3, 4, 5, 6
- Напряжение холостого хода: 50 В
- Выпускаемые диаметры: 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 и 5,0 мм
- Режимы прокалки: 70-90°С, 60 мин
|
Классификации и одобрения |
Типичные характеристики наплавленного металла |
|
|
Химический состав, % |
Механические свойства |
|
|
ГОСТ 9467: Э46 ТУ 1272-124-55224353-2013 ГОСТ Р ИСО 2560-A: E 38 0 RC 1 1 EN ISO 2560-A:E 38 0 RC 1 1 AWS A5.1: E6013 НАКС: Ø 2.5; 3.0; 4.0; 5.0 мм ABS: 2 BV: 2 DNV.GL: II LR: 2 RS: 2 РРР: 2 |
С 0,08 Mn 0,40 Si 0,30 P max 0,030 S max 0,030 |
т 400 МПа в 510 МПа 28% KCV: 88 Дж/см2при 0°С 35 Дж/см2при -20°С KCU: 110 Дж/см2при +20°С 40 Дж/см2при -40°С |
Типичные свойства образца с V-образным надрезом по Шарпи
| Работа удара | Температура испытания | |||
| После Сварки | ||||
| ≥35 J | -20 degC | |||
| 88 J | 0 degC | |||
| ≥137 J | 20 degC | |||
Механические свойства при растяжении
| Защитный газ | Предел прочности при растяжении | Предел текучести | Состояние | Удлинение |
| ISO | 510 MPa (74 ksi) | 400 MPa (58 ksi) | После сварки | 28 % |
Данные наплавки
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 60-100 A | 50 sec | 0.8 kg/h (1,8 lb/h) | 2.5 x 350.0 mm (0.098 x 13,8 in.) | 65 % | 86 | 22 V |
| 80-150 A | 57 sec | 1.3 kg/h (2,9 lb/h) | 3.2 x 350.0 mm (1/8 x 13,8 in.) | 65 % | 53 | 22 V |
| 150-290 A | 114 sec | 2.3 kg/h (5,1 lb/h) | 5.0 x 450.0 mm (0.197 x 17,7 in.) | 60 % | 31 | 24 V |
| 50-70 A | 38 sec | 0.55 kg/h (1,2 lb/h) | 2.0 x 300.0 mm (5/64 x 11,8 in.) | 60 % | 172 | 25 V |
| 30-60 A | 36 sec | 0.38 kg/h (0,8 lb/h) | 1.6 x 300.0 mm (1/16 x 11,8 in.) | 63 % | 263 | 26 V |
| 70-140 A | 46 sec | 1.0 kg/h (2,2 lb/h) | 3.0 x 350.0 mm (0.118 x 13,8 in.) | 51 % | 77 | 32 V |
| 80-150 A | 63 sec | 1.33 kg/h (2,9 lb/h) | 3.2 x 450.0 mm (1/8 x 17,7 in.) | 64 % | 43 | 22 V |
| 100-200 A | 64 sec | 1.69 kg/h (3,7 lb/h) | 4.0 x 400.0 mm (5/32 x 15,7 in.) | 60 % | 33 | 26 V |
| 100-200 A | 76 sec | 1.94 kg/h (4,3 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 58 % | 33 | 23 V |
| 150-290 A | 87 sec | 2.3 kg/h (5,1 lb/h) | 5.0 x 350.0 mm (0.197 x 13,8 in.) | 60 % | 24 | 24 V |
| 150-290 A | 71 sec | 2.2 kg/h (4,9 lb/h) | 5.0 x 400.0 mm (0.197 x 15,7 in.) | 56 % | 22 | 30 V |
Классификации
| Классификации | AWS A5.1 : E6013 EN ISO 2560-A : E 38 0 RC 1 2 ГОСТ Р ИСО 2560-A : E 38 0 RC 1 2 ГОСТ 9467 : Э46 |
Одобрения
| Одобрения | ABS 2 BV 2 DNV 2 GL 2 LR 2 PPP 2 RS 2 |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
| Тип сплава | Carbon Manganese |
| Тип покрытия | Rutile-cellulosic covering |
| Сварочный ток | AC, DC+- |
Хим. состав наплавленного металла
| Хим. состав наплавленного металла | ||||||||||||||
| C | Mn | Si | ||||||||||||
| 0.08 % | 0.42 % | 0.30 % | ||||||||||||
Номера деталей и комплектующие
| Наименование | Артикул |
| OK 46.00 1.6x300mm | 4600162110 |
| OK 46.00 2.0x300mm | 4600202410 |
| OK 46.00 2.0x300mm 1/2 inner | 4600202WD0 |
| OK 46.00 2.0x300mm 1kg | 4600202WZ0 |
| OK 46.00 2.5x350mm | 4600253200 |
| OK 46.00 2.5x350mm | 4600253AM0 |
| OK 46.00 2.5x350mm 1/2 inner | 4600253WD0 |
| OK 46.00 2.5x350mm 1kg | 4600253WZ0 |
| OK 46.00 2.5x350mm 4kg | 4600253WB0 |
| OK 46.00 3.0x350mm | 4600303AM0 |
| OK 46.00 3.0x350mm | 4600303WM0 |
| OK 46.00 3.0x350mm 1/2 inner | 4600303WD0 |
| OK 46.00 3.0x350mm 1kg | 4600303WZ0 |
| OK 46.00 3.0x350mm 4kg | 4600303WB0 |
| OK 46.00 3.2x350mm | 4600323200 |
| OK 46.00 3.2x350mm 1/2 inner | 4600323210 |
| OK 46.00 4.0x450mm | 4600404200 |
| OK 46.00 4.0x450mm | 4600404AM0 |
| OK 46.00 4.0x450mm | 4600404WM0 |
| OK 46.00 5.0x350mm | 4600503200 |
| OK 46.00 5.0x450mm | 4600504200 |
| OK 46.00 5.0x450mm | 4600504AM0 |
Электроды для низкоуглеродистых сталей ESAB ОЗС-12
Универсальные электроды, предназначенные для сварки изделий из конструкционных низкоуглеродистых и низколегированных сталей с содержанием углерода до 0,25% на постоянном токе любой полярности и переменном токе. Характеризуются великолепной отделяемостью шлака в сочетании с плавным переходом от наплавленного валика к основному металлу и гладкой поверхностью шва. Это позволяет рекомендовать данные электроды для сварки тавровых соединений с гарантированным получением вогнутых швов, когда к качеству формированию швов предъявляют повышенные требования при сварке в различных пространственных положениях. Электроды малого диаметра можно использовать для сварки от бытовых источников с пониженным напряжением холостого хода. Допускается сварка по окисленным поверхностям и на длинной дуге.
Электроды для низкоуглеродистых сталей ESAB OK Femax 39.50
Высокопроизводительный электрод с повышенным содержанием в покрытии порошка железа, обеспечивающий коэффициент наплавки более 160%. Предназначен для сварки протяженных стыковых и угловых швов в нижнем положении. Может применяться для гравитационной сварки. Формирует идеально гладкую поверхность шва, с которой очень легко удаляется шлак. Сварка выполняется на форсированных режимах. Рекомендуется для сварки углеродистых сталей и судовых сталей категорий от A до E36.

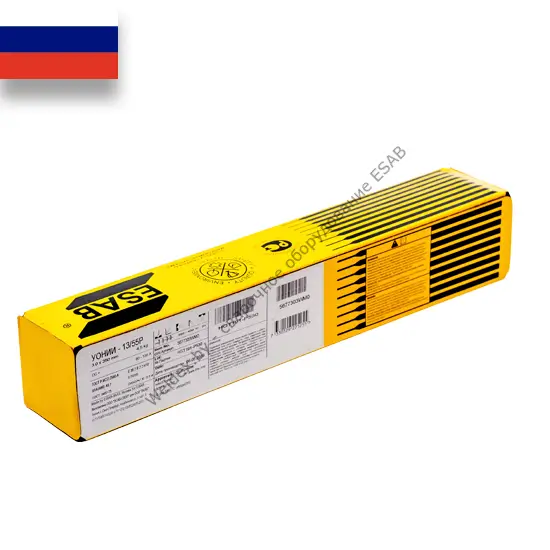

Электроды для низкоуглеродистых сталей ESAB УОНИИ 13/55Р
Электроды, предназначенные для сварки особо ответственных конструкций из судовых низкоуглеродистых и низколегированных сталей типа A, B, D, E, A32, D32, E32, A36, D36, E36, изготавливаемых по ГОСТ 5521 во всех пространственных положениях, кроме вертикали на спуск, а также поворотных и неповоротных стыков магистральных трубопроводов. Электроды можно применять для корневых проходов труб класса прочности до API 5LХ70 (К60), заполняющих и облицовочных проходов труб класса прочности до API 5LХ60 (К54). Требования ТУ 1272-128-55224353-2013 на данную марку соответствуют требованиям ТУ 5.965-11432-91 (ЦНИ И КМ «Прометей») для электродов с диаметром стержня 3,0, 4,0 и 5,0 мм.
Электроды для низкоуглеродистых сталей ESAB OK 53.70
Электрод с низким содержанием водорода для односторонней сварки трубопроводов и конструкций общего назначения. Отличается большой глубиной проплавления, формирует плоский шов с легко удаляемой шлаковой коркой. Хорошо сбалансированная шлаковая система обеспечивает стабильное горение дуги и позволяет легко производить сварку во всех пространственных положениях. Рекомендуется для сварки заполняющих и облицовочных проходов стыков труб классом прочности до API 5LX56 и корневых проходов классом прочности до API 5LX70.
Электроды для низкоуглеродистых сталей ESAB OK 48.15
По своим характеристикам электрод схож с OK 48.04. Его отличительной особенностью являются великолепные сварочно-технологические характеристики при сварке на переменном токе, а также при сварке в положении вертикаль на подъем. Повышенная прочность металла шва позволяет применять электрод для сварки тяжело нагруженных конструкций. Используется также для сварки судовых сталей и листового материала с гальваническим покрытием.
Электроды для низкоуглеродистых сталей ESAB OK Femax 38.95
Высокопроизводительный электрод с высоким содержанием в покрытии порошка железа, обеспечивающий коэффициент наплавки около 240%. Предназначен для высокоскоростной сварки протяженных стыковых и угловых швов толстостенных листовых конструкций в нижнем положении. Электрод диаметром 6,0 мм применяться для гравитационной сварки, обеспечивая производительность соизмеримую со сваркой под флюсом (до 240 г/мин). Формируют плавный переход то наплавленного валика к основному металлу. Сварка выполняется на форсированных режимах. Рекомендуется для сварки углеродистых сталей с повышенными требованиями к пластическим характеристикам наплавленного металла и судовых сталей категорий до E36.
Электроды для низкоуглеродистых сталей ESAB OK 50.40
Простой в применении электрод, предназначенный для сварки неповоротных стыков труб из конструкционных сталей с пределом прочности до 500 МПа в положении вертикаль на подъем. Невысокий коэффициент наплавки позволяет легко удерживать сварочную ванну небольших размеров в различных пространственных положениях и легко формировать обратный валик корневого прохода.
Электроды для низкоуглеродистых сталей ESAB УОНИИ 13/55
Электроды общетехнического назначения, предназначенные для сварки особо ответственных изделий из конструкционных низкоуглеродистых и низколегированных сталей с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 во всех пространственных положениях, кроме вертикали на спуск, когда к сварному шву предъявляются повышенные требования по пластичности и ударной вязкости, особенно при пониженных температурах и знакопеременных нагрузках. Наплавленный металл характеризуется высокой стойкостью к образованию кристаллизационных трещин и низким содержанием водорода. Электроды склонны к образованию пор при сварке по окисленным поверхностям и удлинении дуги.
