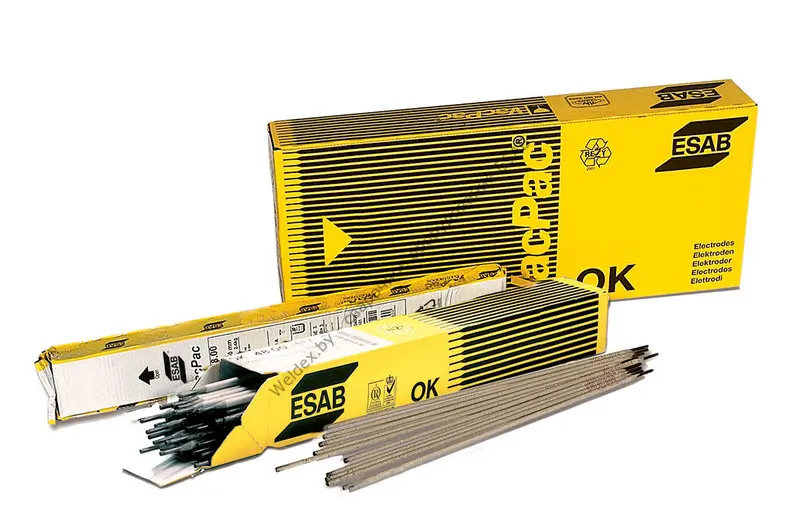

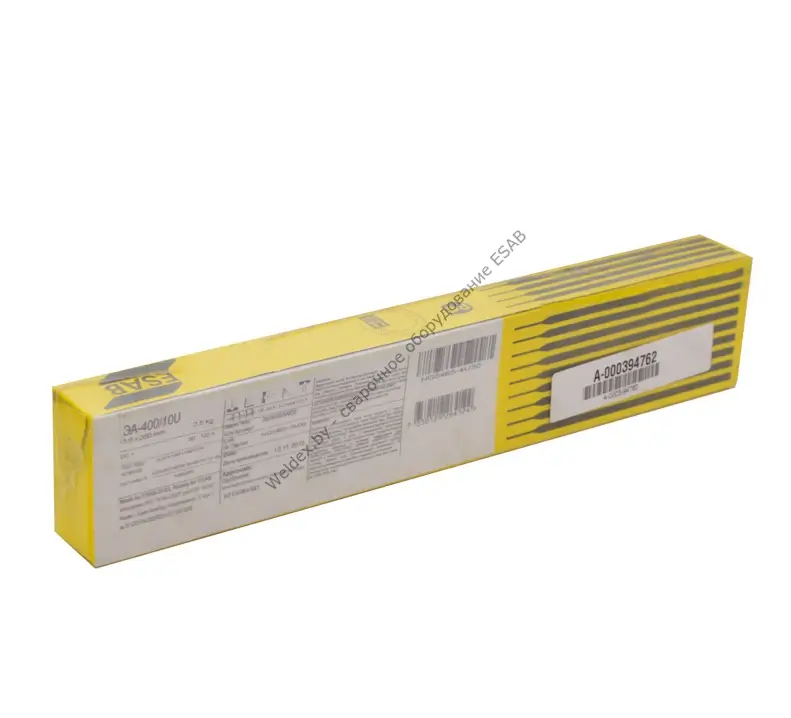

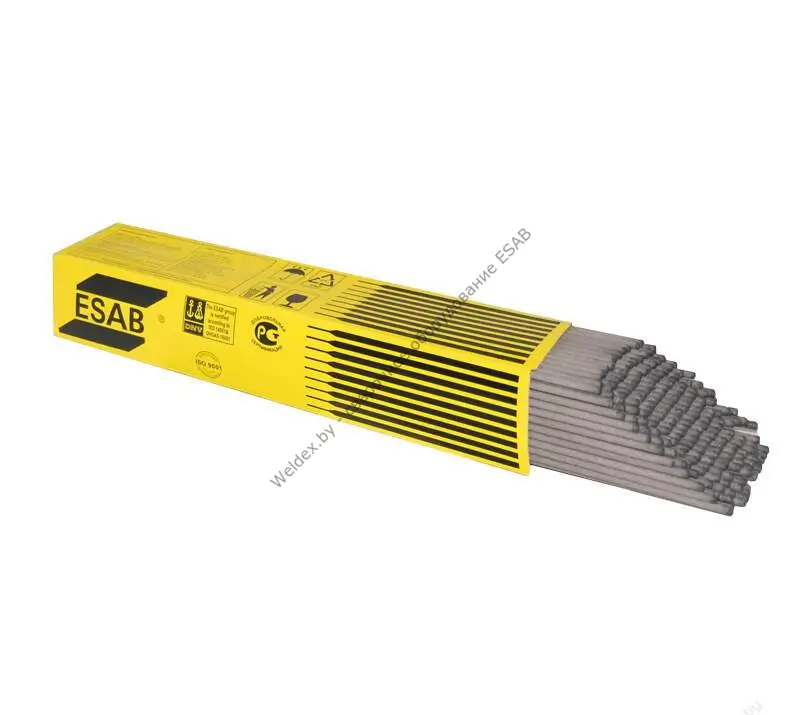

Электроды для нержавеющих сталей ESAB OK 67.78

Электрод предназначен для сварки низкоуглеродистых и низколегированных конструкционных сталей перлитного класса с высоколегированными кислотостойкими сталями аустенитного класса легированными молибденом типа AISI 316L, а также для наплавки переходных слоев при сварке изделий из двухслойных сталей, плакированных высоколегированным слоем типа 18%Cr-12%Ni-2,8%Mo. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 6,5…13% (FN 12-22).

Получить консультацию

Артикул: 6770403VVK Категория: Электроды покрытые ММА , Электроды для нержавеющих сталей

Тип покрытия - кисло-рутиловое.

Ток: ~ / = (+)
Пространственные положения при сварке: 1, 2, 3, 4, 6
Напряжение холостого хода: 55 В
Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
44 J	-80 degC
63 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	610 MPa (88 ksi)	510 MPa (74 ksi)	После сварки	32 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
40-60 A	48 sec	0.6 kg/h (1,3 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	58 %	147	26 V
50-90 A	45 sec	0.9 kg/h (2,0 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	57 %	94	29 V
60-120 A	61 sec	1.4 kg/h (3,1 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	59 %	47	27 V
85-180 A	56 sec	2.0 kg/h (4,4 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	61 %	32	31 V
110-250 A	64 sec	2.7 kg/h (6,0 lb/h)	5.0 x 350.0 mm (0.197 x 13,8 in.)	59 %	20	30 V

Классификации

ISO 3581-A : E 22 12 2 L R 3 2
AWS A5.4 : E309LMo-17

Одобрения

ABS для сварки нержавеющих с C-Mn легированными конструкционными сталями
BV 309Mo
DNV 309Mo
LR для сварки нержавеющих с C-Mn легированными конструкционными сталями

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic CrNi
Тип покрытия	Acid Rutile
Содержание ферритной фазы	FN 12-22
Сварочный ток	DC+, AC

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	N	Ni	Si	Si+Fe
0.02 %	22.5 %	0.6 %	2.8 %	0.09 %	13.4 %	0.8 %	18 %

Параметры сварки электродами ESAB OK 67.78 (OK 67.70)

Диаметр, мм	Длина, мм	Напряжение дуги, В	Сварочный ток, A	Кг наплавленного металла/ кг электродов	Количество электродов/ кг наплавленного металла	Кг наплавленного металла/ час работы дуги	Время сгорания, сек/ электрод
2.0	300	30-60	27	0.60	136	0.7	38
2.5	300	50-90	28	0.60	85	1.1	38
3.2	350	90-120	29	0.60	45	1.6	51
4.0	350	130-180	31	0.60	29	2.5	51
4.0	450	130-180	31	0.60	23	2.5	65
5.0	350	160-240	32	0.60	19	3.3	58

Номера деталей и комплектующие

Артикул	Наименование	Вес упаковки, кг	Вес палеты, кг	Минимальный заказ, кг	Вес пачки, кг
6770202030	Сварочные электроды OK 67.70 2.0x300mm	10,2	785,4	1,7	1,7
67702020L0	Сварочные электроды OK 67.70 2.0x300mm 1/4 VP	4,2	600,6	4,2	0,7
6770252030	Сварочные электроды OK 67.70 2.5x300mm	10,2	785,4	10,2	1,7
67702520L0	Сварочные электроды OK 67.70 2.5x300mm 1/4 VP	4,2	600,6	4,2	0,7
6770323020	Сварочные электроды OK 67.70 3.2x350mm	12,9	851,4	12,9	4,3
67703230T0	Сварочные электроды OK 67.70 3.2x350mm 1/2 VP	5,4	669,6	5,4	1,8
6770403020	Сварочные электроды OK 67.70 4.0x350mm	13,2	871,2	13,2	4,4
67704030G0	Сварочные электроды OK 67.70 4.0x350mm 1/2 VP	10,2	683,4	10,2	1,7
67705030G0	Сварочные электроды OK 67.70 5.0x350mm 1/2 VP	10,8	723,6	10,8	1,8
